開關電源同步整流和非同步整流,工作原理與應用比較
在現代電子設備的電力管理核心——開關電源的設計中，整流技術的選擇對于性能、效率及成本控制起著決定性作用。本文將深入剖析同步整流與非同步整流技術，從工作原理到應用場景，為工程師提供詳盡的選型指南。
在現代電子設備的電力管理核心——開關電源的設計中，整流技術的選擇對于性能、效率及成本控制起著決定性作用。本文將深入剖析同步整流與非同步整流技術，從工作原理到應用場景，為工程師提供詳盡的選型指南。
一、整流技術工作原理精解
非同步整流：二極管的被動整流藝術
非同步整流以二極管作為核心整流元件。在開關電源的運作周期中，當功率開關（通常是MOSFET）導通時，電流經電感路徑，能量得以儲存；而當功率開關斷開瞬間，電感釋放能量，此時二極管憑借單向?qū)щ娞匦詫?dǎo)通，完成能量傳遞。二極管的被動屬性使其無需外部控制，電路設計簡潔直觀，穩定性高。
然而，二極管導通時固有的電壓降（通常介于0.5V至0.7V）成為效率瓶頸。尤其在低輸出電壓、大電流應用場景下，這一電壓降導致的功率損耗顯著，制約了整體效率提升。
同步整流：MOSFET的主動同步控制革命
同步整流技術以功率MOSFET取代二極管，實現主動整流。在電流導通階段，上下MOSFET由精密控制電路同步驅動，確保高效能量傳遞。MOSFET極低的導通電阻（可低于0.1Ω）大幅削減導通損耗，提升轉換效率。
同步整流的關鍵挑戰在于控制電路的精確性。需防止上下MOSFET同時導通引發的短路風險，這對驅動時序的精準控制提出極高要求。盡管電路復雜度增加，但其在低電壓、大電流負載下顯著的效率優勢，使其成為高效電源設計的首選。
二、優缺點深度剖析
非同步整流：簡潔穩定的傳統之選
優勢：電路架構簡單，僅需MOSFET與二極管搭配，設計與控制難度低；二極管被動整流特性保障了高穩定性，故障率低。
劣勢：二極管導通損耗在大電流場景下凸顯，效率受限；在高效能需求場合，如大電流低電壓輸出，表現力不足，易引發過熱問題。
同步整流：高效能的未來趨勢
優勢：MOSFET低導通電阻特性顯著降低損耗，尤其在低電壓、大電流應用中效率提升明顯；適應性強，可在寬泛工作條件下維持高效表現，滿足大功率電源設計需求。
劣勢：需額外控制電路實現MOSFET同步驅動，設計復雜度與成本上升；穩定性受控于外部驅動電路，高頻工作下控制精度要求嚴苛，短路風險需精細管理。
三、應用場景精準定位
非同步整流憑借其簡潔性與高穩定性，適用于對效率要求寬松的中低功率電源系統，以及成本敏感型產品。在這些場景下，其成熟技術與低成本優勢得以充分發揮。
同步整流則在高效能需求領域大放異彩。大功率電源、高頻電源以及低輸出電壓、高電流密度的電源轉換系統中，同步整流通過降低能量損耗、提升效率，減少散熱需求，成為滿足嚴苛性能與可靠性標準的關鍵技術。
四、總結展望
同步整流與非同步整流技術在開關電源設計中各領風騷。非同步整流以簡單、穩定特性適配效率要求較低、成本受限的應用；同步整流雖設計復雜，但在低電壓、大電流、高功率場景中提供無與倫比的效率優勢。
選型決策應基于效率需求、成本預算與穩定性考量。在追求極致效能的大功率應用中，同步整流無疑是技術發展的必然選擇；而非同步整流憑借其經濟性與可靠性，仍將在中低功率領域持續發揮重要價值。隨著技術演進，同步整流的控制精度與成本效益將持續優化，引領開關電源向更高性能邁進。

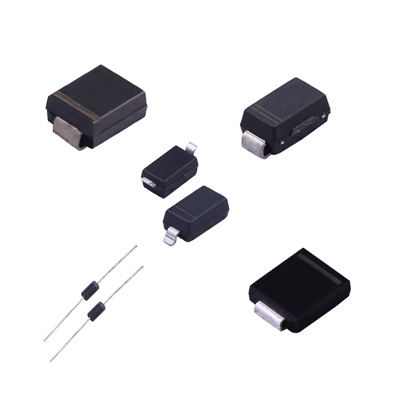

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
