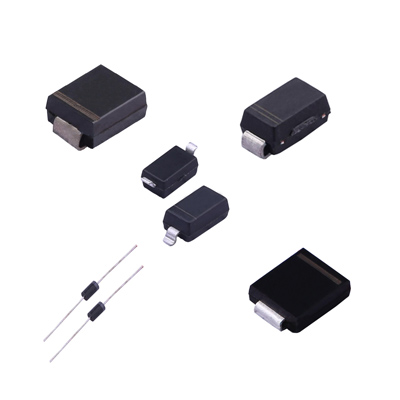

在現代高頻電路設計中，快恢復二極管（Fast Recovery Diode，F(xiàn)RD）因其卓越的快速切換特性和低損耗性能，成為開關電源、逆變器和變頻器等應用中的關鍵元件。然而，溫度變化對快恢復二極管的導通壓降（Vf）有顯著影響，這一特性在電路設計中需要特別考慮，以確保設備在不同溫度條件下的穩定運行。
一、導通壓降的基本概念
導通壓降是指二極管在導通狀態下，正向電流流經二極管時在其兩端產生的電壓降。這一壓降主要由兩部分組成：
PN結的正向壓降：由PN結的內建電勢決定。
體電阻引起的壓降：由二極管的體電阻和流經的電流共同決定。
在常溫條件下，導通壓降通常保持相對穩定，但隨著溫度的變化，導通壓降會發生顯著變化，尤其是在高溫環境中。
二、溫度對導通壓降的影響機制
溫度變化對快恢復二極管導通壓降的影響主要來源于半導體材料的物理特性。以下是幾個關鍵因素及其對導通壓降的影響：
2.1 載流子遷移率的變化
隨著溫度升高，半導體材料中的晶格振動加劇，導致載流子（電子和空穴）在材料內部運動時受到更多的散射。這種散射效應的增加使得載流子的遷移率下降，從而導致二極管體電阻的上升。體電阻的增加直接導致導通壓降的上升，尤其是在高溫條件下，這一效應更加顯著。
2.2 載流子濃度的變化
溫度升高會增加半導體材料中本征載流子的濃度。這是因為溫度升高促使更多的電子從價帶躍遷到導帶，從而提升材料的導電性。盡管這一變化有助于增強導電性，但在快恢復二極管中，導通壓降主要受PN結內建電勢和體電阻的影響，因此載流子濃度的變化對導通壓降的作用相對較小。
2.3 PN結內建電勢的變化
PN結的內建電勢會隨溫度變化而變化。通常，溫度升高會導致內建電勢降低，這主要是由于溫度升高增加了本征載流子的濃度，從而使PN結的內建電勢變小。盡管這一效應導致內建電勢降低，但其對導通壓降的影響相對較小，因為導通壓降的主要來源是體電阻的變化。
三、實際應用中的導通壓降表現
在實際應用中，隨著溫度的升高，快恢復二極管的導通壓降通常會增加。實驗數據顯示，當溫度從25°C升高至100°C時，導通壓降通常會增加10%到20%。雖然在某些高溫環境下，導通壓降的變化對電路性能的影響較小，但對于要求高效能和穩定性能的應用而言，溫度變化仍會對電路的整體表現產生顯著影響。
四、工程設計中的考慮因素
了解快恢復二極管導通壓降隨溫度變化的特性，對于電路設計至關重要。以下是幾個關鍵設計考慮因素：
4.1 散熱設計
在高溫環境下，導通壓降的增加可能導致二極管性能下降。因此，設計人員需要考慮有效的散熱方案，以防止過熱對性能的影響。常見的散熱措施包括使用散熱片、風扇或液冷系統。
4.2 器件選型
選擇適當?shù)亩O管型號和材料，以確保電路在不同溫度條件下的穩定性與可靠性。例如，選擇具有較低溫度系數的二極管型號，可以在高溫環境下保持較低的導通壓降。
4.3 溫度補償
在某些高精度應用中，可以采用溫度補償電路，通過實時監測和調整二極管的工作狀態，抵消溫度變化對導通壓降的影響。
五、結論
快恢復二極管的導通壓降隨著溫度的升高而增加，主要是由于溫度升高引起的體電阻增加和載流子遷移率下降。盡管PN結內建電勢的降低也會影響導通壓降，但這一效應相對較小。在電路設計中，工程師應充分考慮溫度對導通壓降的影響，特別是在高溫環境下工作時，要采取有效的散熱措施，并選擇合適的器件參數，從而保證電路的高效運行和長期可靠性。通過合理的設計和選型，可以充分發揮快恢復二極管的性能優勢，確保設備在不同溫度條件下的穩定運行。
