肖特基二極管以其低正向壓降及快速開關特性，在電子設備領域應用廣泛。然而，若忽略某些關鍵因素，其性能與壽命將受影響。以下是使用該二極管時需注意的要點：
一、正向電壓與效率關系
肖特基二極管的低正向壓降（通常為0.2V至0.4V）是其一大優勢，相較于傳統硅二極管（約0.7V），可顯著降低功耗，提升電路效率。但需注意的是，在高負載及長期運行時，低正向壓降易致發熱增加。因此，設計電路時，要綜合考慮功耗與熱管理，避免二極管因過熱受損。
二、反向電流與反向恢復時間
肖特基二極管反向電流相對較高，尤其在反向電壓接近額定值時，這限制了其在高電壓應用中的使用。盡管其反向恢復時間短，但在高壓環境下仍會產生反向恢復作用。在開關電源和高頻電路中，過長的反向恢復時間會降低效率并產生噪聲。因此，選擇型號時，需了解實際工作頻率并優化電路設計。
三、溫度特性與散熱設計
肖特基二極管對溫度變化敏感，高溫環境下其穩定性降低，可能影響電流和功耗。設計電路時，應在適當工作溫度范圍內使用，并進行正確熱設計。高功率應用中，散熱問題直接影響二極管壽命。

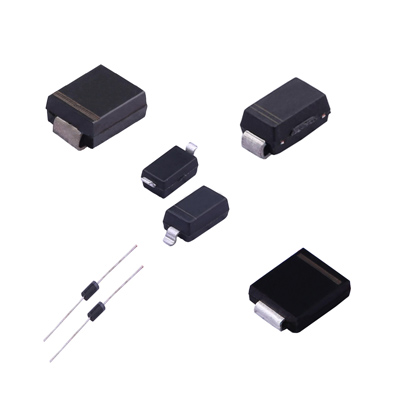

四、封裝類型選擇
常見的封裝類型有表面貼裝（SMD）和雙列直插式（DIP）二極管。不同封裝的導熱率、電氣性能和體積要求各異。選擇時，應依據散熱能力和電路需求，以提升二極管性能與可靠性。
五、與其他元件的兼容性
在復雜電路中，肖特基二極管常與其他元件配合使用，如電源管理電路、濾波器、穩壓器等。必須確保其在電壓、電流、頻率和反向電流方面與其他元件兼容，避免因失配導致電路不穩定和功率損耗。
六、電壓強度與載流能力
肖特基二極管電壓強度一般在40V至200V之間，設計電路時，工作電壓不可超額定值，否則可能導致故障或性能下降。電流容量也是關鍵選擇因素，過大的電流可能損壞二極管。正確計算和選擇電流容量至關重要。
七、根據應用場景選擇型號
不同應用場景需選擇合適的肖特基二極管型號。例如，高頻、高效率開關電源應選擇正向壓降低、反向恢復時間短的型號；大功率直流電路則需電流容量和耐壓較高的型號。不同型號肖特基二極管特性各異，選擇時應綜合考慮。
綜上，肖特基二極管雖性能優異，但使用時需關注正向壓降、反向電流、溫度特性、封裝選擇、元件兼容性、電壓強度和電流能力等因素。只有充分理解這些特性，才能發揮其優勢，提升電子設備性能與可靠性。
