場效應管（MOSFET）作為現代電子設備的核心元件，通過電場調控電流流動的特性被廣泛應用。其中漏極電壓（Vd）對導電溝道的影響尤為關鍵，本文將用通俗易懂的方式解析漏極電壓升高導致溝道變窄的原理。
一、MOSFET基本結構速覽
場效應管主要由四部分構成：
源極（電流入口）
漏極（電流出口）
柵極（電場控制器）
基底（半導體基體）
以N型MOSFET為例，源極和漏極采用N型半導體材料，柵極通過絕緣氧化層與基底隔離。當柵極施加電壓時，會在基底表面形成導電通道，這個"電子高速公路"的寬度直接影響電流大小。
二、漏極電壓升高引發的連鎖反應
隨著漏極電壓Vd增大，將引發以下變化：
電勢差擴大
漏源兩極電壓差增大，電荷載流子（N型為電子/P型為空穴）加速運動
電場增強效應
漏極端電場強度顯著提升，形成"電子擁堵"現象：
高電場使電荷堆積密度增加
原本寬闊的導電溝道被壓縮變窄
類似高速公路在收費站前的車道收窄現象
三、溝道長度調制現象
當Vd持續增加時會出現特殊效應：
漏極端電場對溝道產生"拉伸"作用
實際導電路徑長度縮短
溝道寬度進一步縮小
這種現象如同拉長橡皮筋時中間變細的過程
四、溝道變化對性能的影響
參數變化 正向影響 負面影響
導通電阻增加 降低漏電流（關閉狀態） 功耗升高
開關速度變化 加速載流子遷移 可能引發信號失真
電流控制能力 增強線性調節范圍 放大特性曲線非線性化
五、工程師設計要點
電壓耐受設計
根據應用場景選擇合適耐壓等級的器件，預留20%安全余量
熱效應管理
溝道變窄導致發熱量增加，需優化散熱結構設計
高頻補償設計
針對溝道參數變化，在驅動電路中加入補償網絡
工藝選擇
深亞微米工藝可有效緩解溝道調制效應
六、實際應用中的典型表現
電源管理電路：高壓工況需特別注意導通損耗
射頻放大器：溝道寬度變化影響阻抗匹配
數字開關電路：溝道收縮可能延長開關時間
傳感器接口：需穩定工作點避免特性漂移
通過理解漏極電壓與溝道寬度的動態關系，工程師能更精準地選擇器件參數，優化電路性能。這種電壓-溝道相互作用機制，正是MOSFET既簡單又精妙的設計精髓所在。

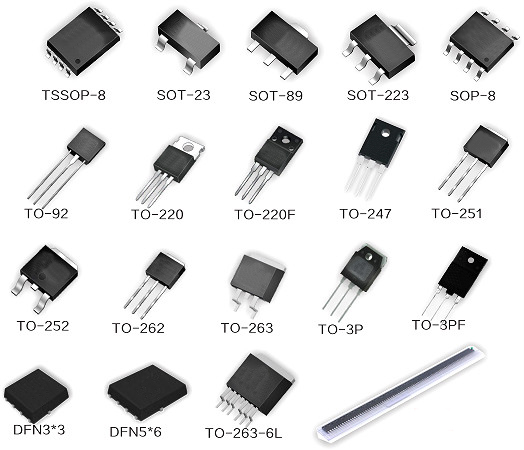

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
