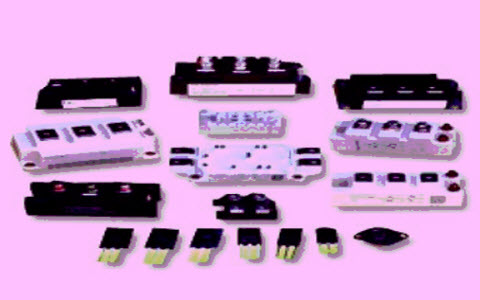

IGBT是半導體器件，IGBT的縮寫是絕緣柵雙極晶體管。它由具有大范圍雙極性載流能力的三個端子組成。IGBT的設計者認為這是一種具有CMOS輸入和雙極性輸出的壓控雙極性器件。IGBT的設計可以使用單片形式的BJT和MOSFET晶體管之類的兩種器件來完成。它結合了兩者的最佳資產，以實現最佳的器件特性。絕緣柵雙極晶體管的應用包括電源電路，脈沖寬度調制，電力電子設備，不間斷電源等等。該設備用于提高性能，效率并降低可聽噪聲級。它也固定在諧振模式轉換器電路中。優化的絕緣柵雙極晶體管可實現低導通和開關損耗。
IGBT絕緣柵雙極晶體管
絕緣柵雙極晶體管
絕緣柵雙極型晶體管是三端半導體器件，這些端分別稱為柵極，發射極和集電極。IGBT的發射極和集電極端子與電導路徑相關聯，而柵極端子與它的控制相關聯。放大倍數的計算是通過IGBT的i / p＆o / p信號廣播的。對于常規的BJT，增益的總和幾乎等于無線電與輸出電流之間的比值，對輸入電流而言稱為β。絕緣柵雙極型晶體管主要用于 MOSFETS或BJT等放大器電路。
IGBT主要用于BJT或MOSFET等小信號放大器電路。當晶體管結合了放大器電路的較低傳導損耗時，就會出現理想的固態開關，這對于功率電子的許多應用而言都是完美的。
只需通過激活和禁用其柵極端子即可將IGBT導通和關斷。柵極和發射極端子上的恒定電壓+ Ve i / p信號將使器件保持處于活動狀態，而假設輸入信號將使其類似于BJT或MOSFET則變?yōu)?ldquo; OFF”。
IGBT的基本結構
N溝道IGBT的基本結構如下所示。該器件的結構簡單，IGBT的Si部分幾乎與MOSFET的垂直功率（不包括P +注入層）相似。它具有與N +源區相同的金屬氧化物半導體柵極和P阱結構。在下面的結構中，N +層由四層組成，位于上層的N +層稱為源極，最下層的N +層稱為集電極或漏極。
IGBT有兩種，即非穿通IGBT（NPT IGBTS）和穿通IGBT（PT IGBT）。將這兩個IGBT定義為，當IGBT設計有N +緩沖層時，則稱為PT IGBT，類似地，當IGBT設計沒有N +緩沖層時，則稱為NPT IGBT。可以通過現有的緩沖層來提高IGBT的性能。IGBT的運行速度快于功率BJT和功率MOSFET。
RB電阻指示NPN晶體管的BE端子，以確認晶閘管沒有閉鎖，這將導致IGBT閉鎖。晶體管表示任意兩個相鄰的IGBT單元之間的電流結構。它可以使MOSFET并支持大部分電壓。IGBT的電路符號如下所示，它包含三個端子，即發射極，柵極和集電極。
IGBT特性
感應柵雙極晶體管是一種電壓控制器件，它僅需在柵極端子上施加少量電壓即可繼續通過器件導通。
由于IGBT是電壓控制的器件，因此它只需要柵極上的小電壓即可維持通過器件的導通，這與BJT一樣，后者需要始終提供足夠多的基極電流以保持飽和。
IGBT可以在正向（集電極到發射極）的單向方向上切換電流，而MOSFET具有雙向電流切換能力。因?yàn)椋鼉H在向前方向上進行控制。
IGBT的柵極驅動電路的工作原理類似于N溝道功率MOSFET。主要區別在于，在IGBT中，當電流通過處于工作狀態的設備時，導電通道提供的電阻非常小。因此，與相應的功率MOSFET相比，電流額定值更高。
因此，這全部與絕緣柵雙極晶體管的工作和特性有關。我們已經注意到，它是一種半導體開關器件，具有諸如MOSFET的控制能力和BJT的o / p特性。
