貼片二極管正負標識區分
貼片二極管在使用的過程中需要注意二極管的正負極，一旦放正負極放反了，可能做好的樣板或者產品不工作，要是用于整流的二極管，還會因為正負極錯誤導致燒毀整個樣板或者產品，后果很嚴重，為了不出現這樣的后果，就必須了解如何查看貼片二極管正負極標識！

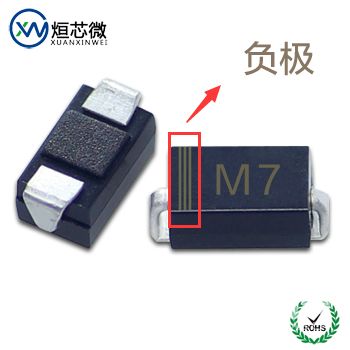

上圖紅色區域有4根橫線的這邊就屬于負極，另一頭則為正；不同貼片二極管生產廠家也存在不同的標識，上圖是橫線，也有是兩根橫線的，也有是白色長方塊的。但是不管什么標識，總結一條：負極這邊有明顯的標識，而正極沒有任何識別絲印。
除了通過標識區分貼片二極管還有一種方式可以更準確的區分正負極，那就是使用萬用表來區分貼片二極管正負極：
萬用表現在有指針和數字萬用表之分，隨著電子技術的進步，現在很少用到指針萬用表了，所以就說數字萬用表如何測試：

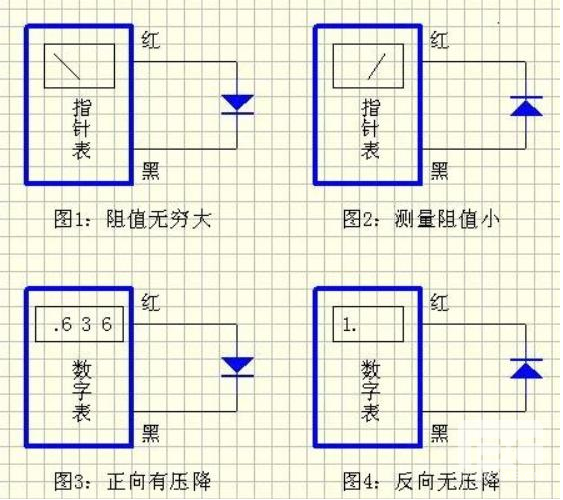

萬用表調整到二極管檔位，把表筆放在貼片二極管的兩邊，然后看顯示屏幕的數值，如圖所示：
1、屏幕顯示是1.，就是阻值無窮大，那黑色表筆這邊就是負極，紅色表筆這邊就是正極；
2、屏幕顯示是.600左右，是有數值的，同時萬用表會發出滴~~~的聲響，那紅色表筆這邊就是說負極，黑色表筆這邊就是正極；
3、當然還有第三種情況，那就是不管怎么放置表筆，屏幕顯數值接近于0，并且萬用表都發出聲響，這說明這顆貼片二極管已經被擊穿了，壞掉了，不能再使用了。
3、當然還有第三種情況，那就是不管怎么放置表筆，屏幕顯數值接近于0，并且萬用表都發出聲響，這說明這顆貼片二極管已經被擊穿了，壞掉了，不能再使用了。
通過以上對貼片二極管正負極的區分方法，我們可以了解到通過查看貼片二極管的外部標識區分也有弊端，最好的辦法還是采用萬用表來測試區分。那要是批量做產品，那肯定不可能每個貼片二極管都測試一次吧！要避免這個問題，采購在采購貼片二極管物料的時候就要注意選擇高品質、從事貼片二極管生產時間長的廠家。
